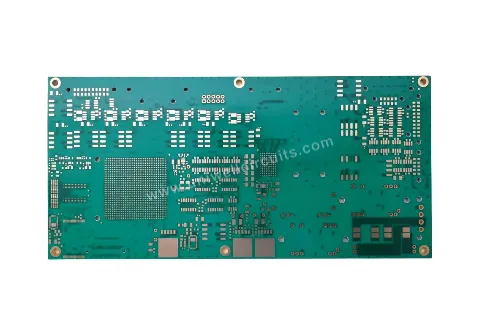

Den 16-lags RO4350B+RO4450F blindhullsplaten er et av kjerneproduktene til Uniwell Circuits, designet spesielt forhøy-frekvensog høyhastighets-signaloverføringsscenarier, og mye brukt i 5G-kommunikasjon, RF-moduler og avansert industrielt kontrollutstyr.
Styret bruker en blandet trykkstruktur av RO4350B og RO4450F, kombinert med et 16-lags fler-trinnHDIstablingsprosess (som 3+10+3), for å oppnå ledninger med høy-tetthet og utmerket elektrisk ytelse. Nøkkelparametrene inkluderer:
Blindhullsdesign: Støtter blindhullsammenkobling mellom L1-2 og L15-16 lag for å forbedre signalintegriteten.
Platetykkelseskontroll: Standard platetykkelse er 2,5 mm, og minimumsavstanden mellom indre lag kan nå 0,127 mm for å sikre stabilitet mellom lag.
Materialegenskaper: RO4350B har en lav dielektrisk konstant (Dk ≈ 3,48) og lav tapsfaktor (Df ≈ 0,004), noe som gjør den egnet for høy-applikasjoner; RO4450F gir god bearbeidbarhet og termisk stabilitet.
Når det gjelder produksjonsprosessen, tar Uniwell Circuits i bruk laserboring + elektroplettering av hullfyllingsteknologi for å sikre en blindhullfyllingsgrad på over 98 % og redusere signalrefleksjon; Og gjennom røntgenjustering og keramisk slipeteknologi, oppnås en nøyaktighet på ± 3 mil mellom lag for å sikre påliteligheten til strukturen på høyt-nivå.
Denne typen kretskort er spesielt egnet for høyfrekvente modulscenarier i energi- og kommunikasjonsutstyr som du kanskje er interessert i. Hvis du driver relatert forskning og utvikling, kan denne materialkombinasjonen opprettholde stabil signaloverføringsytelse i miljøer med høy temperatur og høy luftfuktighet, samtidig som produksjonskravene for miljøvern og energisparing oppfylles.
høy-frekvens,HDI
