Innen elektronisk produksjon er paddesign et avgjørende trinn i PCB-design, som direkte påvirker installasjonskvaliteten til komponentene og ytelsen til kretskort.
1, Grunnleggende definisjon og formål med loddeputer

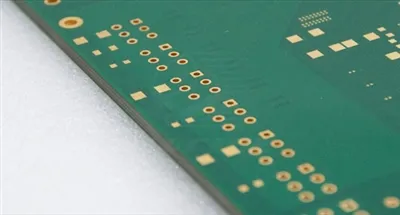

En loddepute er et metallområde på et trykt kretskort som brukes til å lodde komponentstifter, vanligvis laget av kobber. Hovedformålet er å sikre stabile mekaniske og elektriske forbindelser mellom komponenter og kretskort. Kvaliteten på loddepute-design påvirker direkte loddestyrken, den elektriske ytelsen og den generelle påliteligheten til PCB. Derfor er loddeputedesign en avgjørende del som ikke kan ignoreres i PCB-layout og produksjonsprosesser.
2, Standard for størrelse og form på loddeputer
Størrelsen og formdesignen til loddeputer må ta hensyn til prosessfremstillingsevne, krav til loddekomponenter og elektrisk ytelse. De vanlige typene loddeputer er som følger:
Gjennom-hullspute
Gjennomgående hullpute er et loddeområde som brukes til å sette inn komponenter, vanligvis ledsaget av boring av hull, for at komponentstifter skal passere gjennom kretskortet. Denne typen loddepute bør utformes basert på diameteren til komponentstiftene og tykkelsen på PCB-laget for å sikre tilstrekkelig loddefylling. IPC-2221-standarden anbefaler at åpningen på loddeputen bør være omtrent 0,2-0,3 mm større enn pinnediameteren til komponenten for å sikre jevn pinnepassasje og gi plass til loddefylling.
Overflatemonterte loddeputer
Overflatemonteringsputer brukes for lodding av overflatemonterte komponenter uten behov for perforering. Størrelsen og formen bør være i samsvar med størrelsen og utformingen av komponentpinnene. IPC-7351A-standarden gir detaljerte retningslinjer for overflatemonteringsputedesign, med vanlige former inkludert rektangulære, elliptiske og sirkulære. Ved utforming bør fordelingen av loddet vurderes. En loddepute som er for liten kan føre til dårlig lodding, mens en for stor pute kan forårsake loddebrodannelse.
Puteavstand
Avstanden mellom loddeputer avgjør om kortslutning eller virtuelle loddingsproblemer vil oppstå under lodding. I henhold til IPC-2221-standarden bør minimumsavstanden mellom loddeputer ta hensyn til produksjonsprosessens evne og komponentens pinneavstand, spesielt designkravene for komponenter med fin stigning. Generelt sett bør minimumsavstanden mellom loddeputer ikke være mindre enn 0,2 mm for å sikre god lodding og elektrisk ytelse.
3, Vanlige problemer og løsninger
Pad peeling
Avskalling av puter er vanligvis forårsaket av feil design eller overdreven termisk stress under bearbeiding. Nøkkelen til å løse dette problemet ligger i å kontrollere adhesjonen mellom loddeputene og PCB-substratet på riktig måte, og å sikre at loddeputens størrelse er passende under design, spesielt i situasjoner med høy strøm der loddeputeområdet må økes på passende måte.
Loddemetallbro
Loddebro refererer til koblingen av loddemetall mellom loddeputer, noe som resulterer i en kortslutning. Den vanlige årsaken er at avstanden mellom loddeputene er for liten eller at loddeputene er for store. Løsningene inkluderer å øke puteavstanden, redusere putestørrelsen eller justere sveiseprosessparametere.
Pad oksidasjon
Pad-oksidasjon kan føre til dårlig lodding eller virtuell lodding. For å unngå dette problemet, anbefales det å velge putematerialer med anti-oksidasjonsbehandling under design, for eksempel OSP, tinnbelegg eller gullbelegg. Vær samtidig oppmerksom på lagringsforholdene for komponenter og PCB for å unngå overdreven eksponering for luft som kan forårsake puteoksidasjon.
4, Bransjestandarder og retningslinjer
Bransjestandardene og retningslinjene for paddesign gir et referansegrunnlag for design. Følgende er vanlige paddesignstandarder:
IPC-2221: Generell standard for elektronisk sammenkoblingsproduktdesign, som dekker designkrav som loddeputer, ledninger, avstand osv.
IPC-7351A: Designstandard for overflatemontering, som gir detaljert veiledning for paddesign av overflatemonteringskomponenter.
