Med gjennombruddet av selskapets prosessteknologi har Uniwells Semi Flex PCB-produkter sterk pålitelighet, god bøyningsytelse og stadig mer kostnadseffektivitet, og har blitt anerkjent av et stort antall kunder, med flere og flere ordrer. For å bedre betjene kunder og imøtekomme produktbehovene deres, vil følgende introdusere applikasjonen, egenskapene og prosessteknologien til semi -fleksibelt brett og polykarbonat semi -fleksibelt brett.
Semi -fleksibel tavleapplikasjon
Semi Flex PCB er en type PCB som brukes innen statisk bøying, som oppnås ved å kombinere kontroll av dyp fresing eller stiv flex prosesseringsteknologi (fresing av åpne deksler eller vinduer osv.) I standard behandlingsprosess for hardtavle. Den vedtar ofte en asymmetrisk laminert struktur og er bare egnet for installasjonsprosesser under statisk stress.
Vanligvis, i noen applikasjonsscenarier, er det ikke nødvendig med kontinuerlig dynamisk bøying, for eksempel begrenset bøying bare under installasjon, omarbeiding og vedlikehold, og bøyingsområdet trenger ikke å være for myk. Bruken av konvensjonelle stive fleksible komposittplater er åpenbart "overbruk" og kostbar. I dette tilfellet kan bruk av semi -fleksible brett med visse bøyevne oppfylle kravene.
Semi -fleksibel tavleapplikasjon
På grunn av bruk av tynt stivt FR4 -kort eller semi -fleksibel CCL i stedet for polyimid FCCL, kan denne teknologien redusere produksjonskostnadene i stor grad.
Vedtar stivt tynt FR4 -materiale, som har en lavere vannabsorpsjonshastighet enn fleksibelt PI -materiale, og ikke krever temperering og baking før videre prosessering.
har bedre dimensjonsstabilitet enn fleksible ark.
Som R-FPC (multiflex), kan ha muligheten for tredimensjonal installasjon.
Reduser anskaffelses- og logistikkkostnader forårsaket av ekstra kabel-, kontaktsamlings- og løsningsprosesser.
Forbedret pålitelighet på grunn av færre grensesnitt.
Uniwell Circuits Semi Flexible Board Process Technology
Semi -fleksible tavler bruker ofte tre produksjonsteknikker:
Ren FR4 stivt laminat, kontrollert dybdes fresing og tynning, kan brukes som en fleksibel bøyesone ved å kontrollere området som må bøyes til en viss tykkelse. Denne prosessen krever høy presisjon for å kontrollere dybden på utstyret, og enhetligheten i overflødig tykkelse er nært beslektet med bøyningsytelsen. Ujevn tykkelse kan lett føre til at produktet går i bruk under bruk.
FR4 er laminert med fleksibilitet, og PP -arket åpnes forhånds i området der fleksibiliteten må utsettes, mens den stive delen midlertidig ikke åpnes. Til slutt kan det suspenderte stive området løftes av med en kontrollert dybdes fresemaskin, og det bøyde området av kretsen er beskyttet med en fleksibel dekkfilm eller blekk. Denne prosessen bærer risikoen for komprimeringsinnrykk og semi -fleksibel brudd, noe som direkte fører til løs film og feil i kretsproduksjonen. I tillegg er overløp av lim som forårsaker vanskeligheter med å åpne dekselet en annen vanskelighetsgrad.
FR4 er laminert med fleksible materialer, og før laminering bruker FR4- og PP -arkene den stive og fleksible tavle -teknologien med åpne vinduer i delene som må bøyes. På grunn av bruk av vanlige tynne FR4 -kjerneplater eller semi -fleksible materialer som bøyingsområde, bærer denne prosessen også risikoen for brudd og skade. Derfor bør det utvises spesiell forsiktighet for å beskytte den under den påfølgende produksjonsprosessen.
For tiden er selskapet vårt fullt modent i prosessteknologien for å produsere myke og harde komposittbrett, og har vært i stand til å løse alle tekniske vanskeligheter i produksjonsprosessen. Derfor, når vi lager semi -fleksible tavler, bruker vi stort sett prosessteknologien for å lage myke harde komposittplater (den andre typen) for å produsere semi -fleksible tavler, som har en høy produktkvalifiseringsgrad, sterk pålitelighet og god bøyningsytelse. Våre produkter har fått enstemmig ros fra våre kunder.

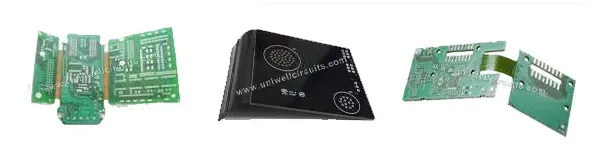

Semi -fleksibelt brett
