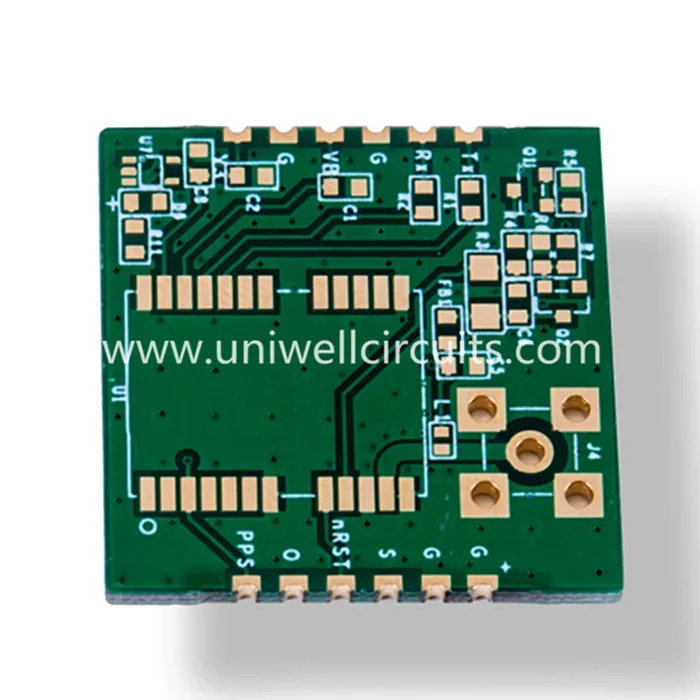

ENIG dobbeltsidig PCB
1.Produktbeskrivelse
spesifikasjon:
Lag: 2
Styrke Tykkelse: 1.6mm
Overflatebehandling: Kjemisk gull.
Materiale: FR4 TG130.
Min linjebredde / linjeavstand: 10 / 10mil
Min hull: 0.3mm
2.Company informasjon
UNIWELL kretser co., LTD. er en profesjonell produsent av trykt kretskort (PCB) fra Kina, er vi spesialisert på å gi fabrikasjonstjenester for stiv PCB, flex PCB, stiv flex PCB, høyfrekvent PCB og også aluminium base PCB. Vi har 2 fabrikker, vi kan fullt ut møte prototypen din til volumordre kommandoen. Vi fokuserer veldig mye på produktkvalitet, og vi har fått IS09001-2008, ISO TS16949: 2009 sertifikat for bilindustrien i oktober 2010. Applikasjonsfeltene til våre produkter er forskjellige som: forbrukerelektronikk, industri, bil, kommunikasjon, IT, sikkerhet , medisinske produkter og mer. Vi forventer å være din langsiktige partner i Kina.
3.Key spesifikasjoner
Materiale | FR4, CEM-3, Metal Core, |
Halogenfri, Rogers, PTFE | |
Maks. Etterbehandling Styrestørrelse | 1500X610 mm |
Min. Styrke Tykkelse | 0,20 mm |
Maks. Styrke Tykkelse | 8,0 mm |
Begravd / Blind Via (Ikke-kryss) | 0.1mm |
Aspect ration | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Toleranse PTH / Trykkende hull / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Layer Count | 40 |
Maks. kobber (indre / ytre) | 6OZ / 10 OZ |
Boretoleranse | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linje bredde / plass | 2,5 / 2.5mil |
BGA-tonehøyde | 8mil |
Overflatebehandling | HASL, blyfri HASL, |
ENIG, Immersion sølv / Tin, OSP |
Gratis kostnad E-test: 100%
Inspeksjonsstandard: IPC-A-600H / IPC-6012B, Klasse 2/3
Utgående rapporter: endelig inspeksjon, E-test, loddbarhetstest, mikroseksjon og mer
Sertifikater: UL, RoHS, ISO14001: 2004, ISO / TS16949: 2009
4.Hva er et avkortet hull?
En avkortet via er når plating legges over via hullet, slik at overflaten er fullmetallisert med en minimum kobber / kapplating tykkelse på 5um for klasse 2 krav, eller 12um for klasse 3 krav.
Dette er avhengig av at fyllmaterialet er epoksyharpiks i motsetning til loddemaske, da epoksy vil minimere risikoen for luftbobler eller utvidelse av fyllingen under lodding. Dette kan kategoriseres i IPC-4761 som type VII-fylt og avkortet via hull. Den brukes vanligvis til design med via i pute eller i BGA-applikasjoner der høy tetthetsfunksjoner kreves.
