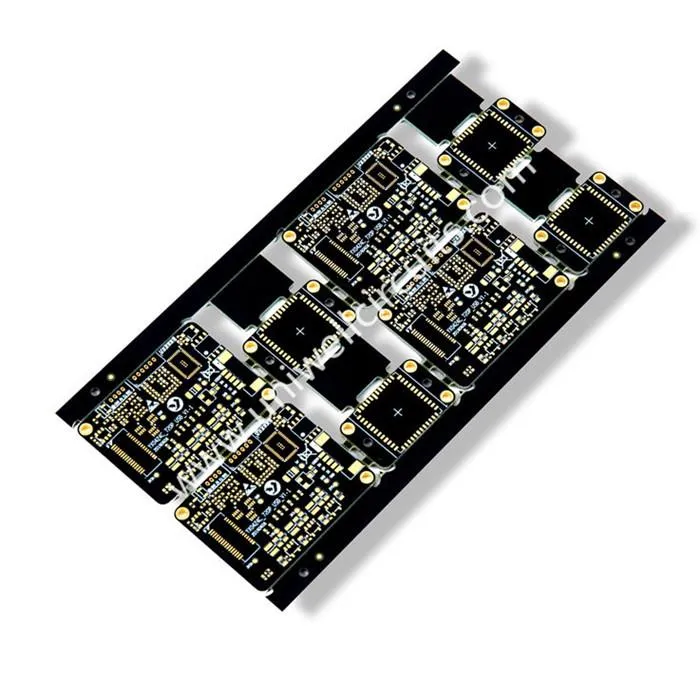

1.Produkt beskriver
spesifikasjon
Lag: 4
Styrke Tykkelse: 1,6 mm
Overflatebehandling: nedsenkning av gull.
Materiale: FR4 TG170.
Min linjebredde / linjeavstand: 4 / 4mil
Min hull: 0.2mm
Spesielt krav: impedanskontroll
2. Selskapsinformasjon
Uniwell-kretser med., LTD., En trykt kretskortsproduktør, tilbyr spesialdesignet PCB og PCB-samling. Et bredt spekter av sluttmarkeder som inkluderer PCBAer for automotive, kommunikasjon, databehandling, forbruker, industri og helsetjenester. 40% av våre produkter blir eksportert til utenlandske markeder, hovedsakelig til Østeuropa.
3.PCB produksjonskapasitet
Materiale | FR4, CEM-3, Metal Core, |
Halogenfri, Rogers, PTFE | |
Maks. Etterbehandling Styrestørrelse | 1500X610 mm |
Min. Styrke Tykkelse | 0,20 mm |
Maks. Styrke Tykkelse | 8,0 mm |
Begravd / Blind Via (Ikke-kryss) | 0.1mm |
Aspect ration | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Toleranse PTH / Trykkende hull / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Layer Count | 40 |
Maks. kobber (indre / ytre) | 6OZ / 10 OZ |
Boretoleranse | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linje bredde / plass | 2,5 / 2.5mil |
BGA-tonehøyde | 8mil |
Overflatebehandling | HASL, blyfri HASL, |
ENIG, Immersion sølv / Tin, OSP |
4.PCB flytskjema
5.Tg verdi
Glassovergangstemperaturen (Tg) er en viktig normativ dimensjon for basismaterialet som bestemmer temperaturen ved hvilken harpiksmatriksen konverterer fra en glassaktig, sprø tilstand til en myk, elastisk.
Tg-verdien av basismaterialet setter her en øvre grense, hvor harpiksmatriksen brytes ned og en etterfølgende delaminering oppstår. Tg er dermed ikke verdien av den maksimale driftstemperaturen, men heller det som materialet kan utholde i bare svært kort tid.
En veiledning for en kontinuerlig termisk belastning er en driftstemperatur ca. 25 ° C under Tg.
Når glassovergangstemperaturen (Tg) er over 170 ° C, refereres det til som et høyt Tg-materiale.
High Tg-materialer har følgende egenskaper:
● Høy glassflowtemperaturverdi (Tg)
● Høy temperatur holdbarhet
● Lang delaminering holdbarhet
● Lav Z-aksen ekspansjon (CTE)
Hvis du ikke velger hvilken TG for PCB, vennligst kontakt oss, vi er glade for å hjelpe deg.
