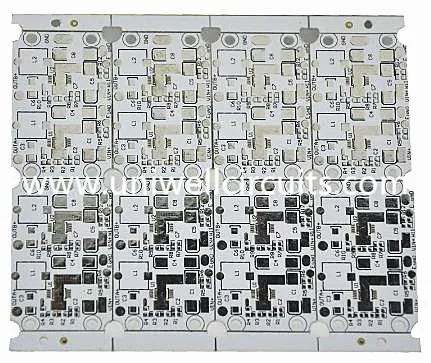

Aluminium Immersion Tin Circuit Board

Aluminiumdemping Tin PCB

1.Produktinformasjon beskrive

Aluminiumdemping Tin PCB
Generell spesifikasjon for Aluminium PCB
Lag nr: 1 lag
Enhetens størrelse / mm: 332 * 332mm
Materiale: Aluminium
Ferdig tykkelse: 1,6 mm
Ferdig kobber: 70um
Overflatebehandling: HAL (blyfri), nedsenkning av gull / sølv / Tin, OSP, gullbelegg
Loddemask: Hvit
Silkscreen: Hvit
Søknad: alle typer LED-lys

Uniwell kan gjøre 1-lagers, 2-lags, flerlags aluminiumsplater. Og overflatefinishen kan være gullbelegg, HASL, blyfri, OSP. Min hullstørrelse kan være 0,2 mm (8mil). 1 oz, 2 oz, 3 oz kobbertykkelse er tilgjengelig.

Uniwell kan også gi prototype produsere raskt og bulkproduksjon. Ekspresset er kan være møte behov. Den laveste prisen er konkurransedyktig og kvaliteten er garantert.

2.Company informasjon

Uniwell-kretser er kilden til alle dine høyverdige PCB-behov!
Siden 2007 har vi gitt høykvalitets PCB til en rekke bedrifter i et bredt spekter av bransjer, fra forbrukerelektronikk til telekommunikasjon, ny energi, luftfart, bil og mer ... Våre kunder spenner fra Fortune 500-selskaper til engangsoppstart.

Uniwell kretser har jobbet med metall PCB / LED-PCB i flere år. Vi har fått omfattende kunnskap og erfaring i produksjon av aluminiums-PCB fra ensidig til dobbeltsidig som hovedsakelig brukes i LED-belysningsindustrien. Vi gleder oss til å være din langsiktige partner i Kina.

Vårt implementerte strenge kvalitetskontrollsystem:

• UL-anerkjent
• Automatisk optisk inspeksjon
• 100% åpen kort test
• IPC A-600G
• ISO 9001-, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, OHSAS18001certifisert
• Statistisk prosesskontroll (SPC)
• Impedanskontroll

3. Tjenester og støtte:
• Kundeservice: On-line Email / Telefon / EC gir kundeservice døgnet rundt, Flott pre-salg, salg, ettersalgstjenester
• Prøve tilgjengelighet og policy: Eksempel på sitat innen tre dager, prøven ferdig innen en uke.
• Garantier / Garantier / Vilkår og betingelser: Vi garanterer forhåndsbetaling.
• Eksport / Importeringsstøtte: Vår eksport- og importstøtteservice er EX-Factory, FOB HK, FOB Shenzhen, FCA HK, FCA Shenzhen og DDU ved express
• Ettersalgsservice: For alle problemer som oppstår, vennligst kontakt oss, vil vi gjøre det etterfølgende service når som helst.

4.Technology sheet

5.Application

Produktene fra Uniwell Circuits er mye brukt i c lydenhet, elektrisk kraft, kommunikasjon elektronisk utstyr, bil, datamaskin, Power Module, LED. Søknaden er veldig bredt spekter

6. Litt kunnskap --- Innføring av aluminium PCB

Definisjon:

Aluminium PCB, også kalt aluminiumbasert PCB, metallbelagt (MCPCB) PCB, isolert metallsubstrat (IMS eller IMPCB) PCB, termisk ledende PCB, etc. Det er generelt inkludert enkeltlag, dobbeltlag og flerlag.

Driftsteori:
Strømforsyningsflaten monteres på kretslag, den er ideell til montering av lysdioder med høyt strømlampe (lysdioder) som lett sprer varmen som genereres av kraftenheter.

Karakteristisk:

Aluminium PCB har god termisk ledningsevne, og for aluminiumbasismateriale kan støtte sterk nok elektrisk strøm sammenlignet med FR-4-materiale. Bruk av aluminiums PCB SMT er svært effektiv for å håndtere varmediffusjon. Og kan redusere produktvolumet, og deretter redusere kostnadene ved maskinvare og montering. Til slutt kan det redusere produktets driftstemperatur og deretter forlenge levetiden til serviset.

Teknologisk prosess:

1) Styret kutt
2) Gjenvinning
3) Våt / tørrfilmbehandling
4) Syren / alkalisk etsing
5) Silkscreen, loddemaske
6) V-kutt, ROT
7) Testing, OSP
8) FQC-FQA-pakking-forsendelse
