1.Produktbeskrivelse
Spesifikasjon

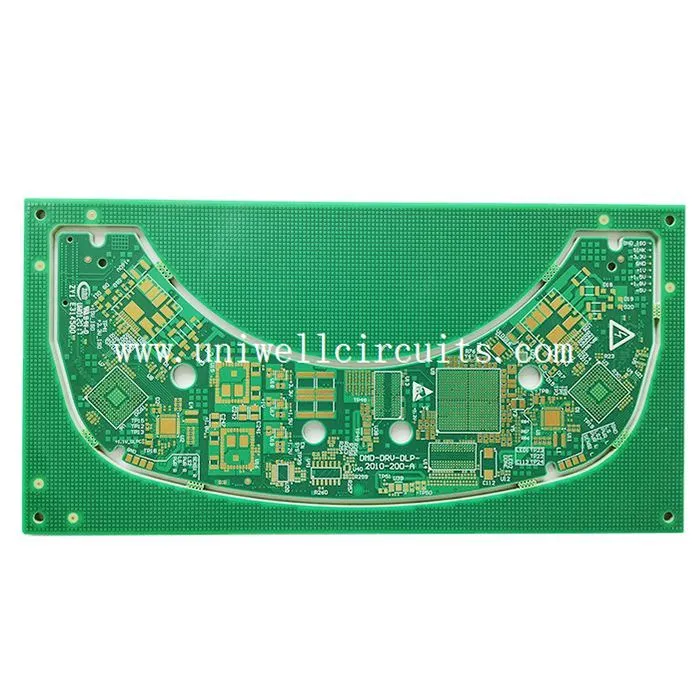

Flerlags Rogers PCB
Antall lag: 6
Materiale: R4350B, 1 OZ for alle lag
Minimum tack: 8mil
Minimum plass (gap): 8mil
Minimum hull: 0.30mm
Overflate ferdig: nedsenking gull
Egenskaper: Rogers flerlags PCB med impedanskontroll produsert i et ISO9001-sertifisert anlegg med "foran kurven" prosessteknologi.
Uniwell har det du trenger når du trenger det .we gir høy kvalitet trykte kretskort til en rekke selskaper fra et bredt spekter av selskaper. Det spiller ingen rolle om du bestiller din høyfrekvente PCB med Rogers materiale tidlig på dagen, sent på kvelden eller når som helst i løpet av dagen. Vår er en 24 timers tjeneste. Vi tilbyr de mest konkurransedyktige prisene.
Vi lar deg ikke henge når du bestiller en høyfrekvent PCB med Rogers-materiale fra Uniwell. Våre støtteteknikere er tilgjengelige døgnet rundt for å svare på eventuelle spørsmål eller spørsmål du måtte ha. Det er heller ingen minimumsordre.
2.Stiv produksjonskapasitet for utskriftskretskrets:
Materiale | FR4, CEM-3, Metallkjerne, |
Halogen Fri, Rogers, PTFE | |
Maks. Etterbehandling Bord Størrelse | 1500X610 mm |
Min. Board tykkelse | 0,20 mm |
Maks. Styret tykkelse | 8,0 mm |
Begravet / Blind Via (ikke-kryss) | 0,1 mm |
Aspekt rasjon | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Toleranse PTH/ Trykksetthull /NPTH | +/-0,0762 mm / +/-0,05mm / +/-0,05mm |
Maks. Antall lag | 40 |
Maks. kobber (indre/ytre) | 6OZ / 10 OZ |
Drill toleranse | +/-2mil (Andre) |
Lag til lagregistrering | +/-3mil (Andre) |
Min. linjebredde/-mellomrom | 2.5/2.5mil |
BGA-banen | 8mil (andre) |
Overflatebehandling | HASL, Blyfri HASL, |
ENIG, Nedsenking sølv/Tinn, OSP |
3.Testing-tjeneste
Uniwell tilbyr et komplett utvalg av testtjenester. Inkludert:
1) 100% AOI
2) Fuction testing
3) 100% i kretstesting
4) 100% røntgen for BGA Testing
5) 3D lim tykkelse test
Hvert styre undersøkes nøye av vårt dedikerte inspeksjonsteam ved hjelp av AOI og høyt forstørrelsesseere. Ved hjelp av vår Røntgenmaskin tester vi PCB-er til komponentnivå, og alle ledninger er fullstendig inspisert og testet.
Flash testing og jord bonding tester kan også gjennomføres der det er nødvendig.
