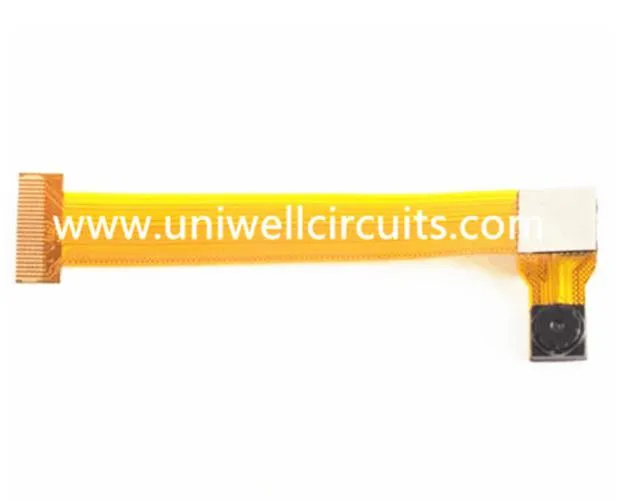

Dobbeltsidig, fleksibel PCB for bærbar PC
1.Produkt beskriver
spesifikasjon
Navn: Dobbeltsidig, fleksibel PCB for bærbar PC
sjikt 2:
Tykkelse: 0,12 mm
Materiale: dobbeltsidet limfritt elektrolytisk materiale.
Kobbertykkelse: 1/2 OZ
Overflatebehandling: 1 mikroinch nedsenking.
Minimum linjebredde / linjeavstand: 0.15mm / 0.075mm.
FR4 forsterkende tykkelse: 0.3mm.
Søknad: laptop
Fleksible trykte kretser tilbyr et bredt utvalg av fysiske og elektriske sammenkoblingsløsninger som ikke kan oppnås med stive trykte kretskortløsninger. Med 10 års masseproduksjonserfaring er Uniwell en bransjeleder innen materialkonvertering, fabrikasjon og komponentmontering til fleksible trykte kretser.
2. Våre leverandører
Vi har et langsiktig partnerskap med verdens førsteklasses leverandører.
Utvikle sterke leverandørforhold ved å klart kommunisere våre behov og forventninger. Involver leverandøren i vår kvalitetsfilosofi og delta i nye produkt- og prosessevalueringer.
3. Søknad
De fleste fleksible kretser er passive ledningsstrukturer som brukes til å koble sammen elektroniske komponenter som motstand, kondensatorer, integrerte kretser og lignende, men noen brukes bare for å gjøre sammenkoblinger mellom andre elektroniske sammenlegginger også direkte eller ved hjelp av kontakter. I bilbransjen benyttes fleksible kretser i apparatpaneler, dekselkontroller, kretser som skal dekkes innenfor hyttens førerhus og i ABS-systemer.
4.Liten kunnskap --- Fleksible kretsstrukturer
Det er noen grunnleggende konstruksjoner av fleksible kretskort, men det er en viktig variasjon mellom de ulike forholdene i produksjonen. Følgende er en evaluering av de mest generelle typene av fleksible kretskortskonstruksjoner.
Enkelsidige fleksible kretser
Enkeltsidige fleksible kretser inneholder et enkelt lederlag utarbeidet av enten en metall eller ledende (metallfylt) polymer på en fleksibel dielektrisk film. Komponentkvalitetsfunksjoner er bare tilgjengelige fra den ene siden. Hull kan opprettes (boret eller laser) i basisfilmen slik at komponentledninger kan passere under sammenkobling, vanligvis ved lodding. Enkeltsidede fleksible kretser kan fremstilles med eller uten slike beskyttende belegg som dekklag eller dekklag, men bruk av et beskyttende belegg over kretsene er den vanligste praksisen.
Redskapet av overflatemonterte enheter på sputtered ledende filmer har gjort det mulig å produsere tilsynelatende LED Films, som brukes i LED Glass, men dessuten i fleksible bilbelysningskompositter.
Dobbeltsidige fleksible kretser
Dobbeltsidede flexkretsplater er en flexkrets har to lederlag. Avhandlingskretser kan fremstilles med eller uten pletterte gjennom hull, selv om den pletterte gjennom hullvariasjonen er mye mer generell. Når konstruksjon uten pletter gjennom hullene og foreningens funksjoner er tilgang fra den ene siden, er kretsen en definert som en "Type-5" i henhold til militærtilstanden.
Det er ikke en generell praksis, men det er et alternativ at terminering for elektroniske apparater er anordnet på begge sider av kretsen, slik at apparatet kan plasseres på hver side. Avhengig av designbehov, kan dobbeltsidede fleksible kretser fremstilles med beskyttelse av deksellag i en, begge deler eller hver side av den ferdige kretsen, men er hovedsakelig ofte dannet med beskyttelseslaget på begge sider. En stor fordel ved denne typen substrat er at det gjør det mulig å skjære sammenkoblinger for å bli forberedt veldig enkelt. Mange enkeltsidede kretser er bygget på et dobbeltsidig substrat umiddelbart siden de har en av to kryssende forbindelser.
Skulpturelle fleksible kretser
Sculptured flex kretser er en ny separasjon av typiske fleksible krets strukturer. Den utviklede prosedyre involverer en bestemt flex-krets-flertrinns etsemetode som gir en fleksibel krets har ferdig kobberledere hvor tykkelsen av lederen varierer på flere steder langs deres lengde. (dvs. ledere er tynne i fleksible områder og tykke på samtrafikkpunkter).
Flerlags fleksible kretser
Flex kretser har tre eller flere lag av ledere er kjent som flersidig flex kretser. Lagene er normalt sammenkoblet ved hjelp av plettert gjennom hull, selv om dette ikke er en betingelse for definisjonen, fordi det er sannsynlig å tilveiebringe åpninger for å få tilgang til lavere kretsnivåfunksjoner. Lagene i flerskiktsbøyningskretsen kan eller ikke være uopphørlig laminerte hverandre gjennom bygningen med merkbar unntak av områdene som er involvert ved plating gjennomgående hull. Øvelsen av uregelmessig laminering er kjent med tilfeller der det er obligatorisk fleksibilitet. Dette oppnås ved å forlate ubundne områdene hvor bøyning eller bøyning skal skje.
Rigid-flex kretser
Stive-flex-kretser er en hybridfremstilling-flexkrets bestående av stive og fleksible underlag som lamineres gjensidig til en enkelt struktur. Stive-flex-kretser må ikke forveksles med stive flexkonstruksjoner er bare flexkretser som en stiver er festet for for å opprettholde vekten av det elektroniske apparatet lokalt. En stiv eller stivnet flexkrets kan inneholde ett eller flere lederlag. Således, selv om de to begrepene kan høres sammenliknbare, betyr de produkter som er rimelig forskjellige. Lagene av en stiv bøyning er også vanligvis elektrisk sammenkoblet ved hjelp av pletterte gjennomgående hull. I løpet av årene inkluderer stive-flex-kretser fantastisk popularitet blant militærproduktdesigner; selv om teknologien har funnet bedre bruk i kommersielle produkter.
Mens ofte forsiktig et spesialprodukt for applikasjoner med lav volum som følge av utfordringene, ble en ekstraordinær innsats for å bruke teknologien utarbeidet av Compaq-datamaskinen i oppbyggingen av brettene for en bærbar datamaskin i 1990. Mens datamaskinens store stive flex-PCBA gjorde ikke fleksibel gjennom bruk, etterfølgende konstruksjoner av Compaq benyttede stive-flex-kretser for den hengslede utstillingskabelen, som passerer 10s av 1000s bøyninger under testingen. I 2013 er bruk av stive-flex-kretser i bærbare datamaskiner nå kjent. Rigid-flex boards er generelt flerlags strukturer; Imidlertid brukes to metallskiktskonstruksjoner av og til.
