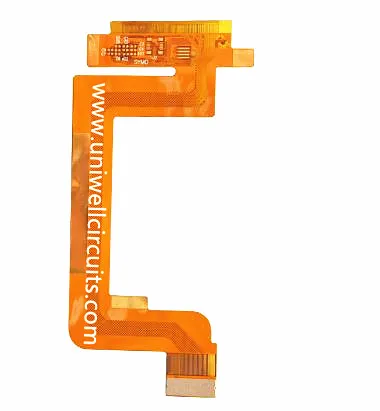

Fleksibelt kretskort for berøringsskjerm
1.Produkt beskriver
spesifikasjon:
Grunnleggende parametere: Materiale struktur: dobbeltsidig lim + lavt tap gul deksel film + (linje kobber + lim + høyfrekvent dielektrisk polyimid base materiale + lim + linje kobber) + lavt tap gul deksel film.
Motstand: Fritt å bøye og vri.
Mann: + / - 0,03 mm
Tykkelse: 0,15 mm
Forsterkning: Positive og negative 0,15 mm stålarkforsterkning.
Produksjonsprosess: loddemaling, pluggbelegg, dekklag, filmbelagt type, motstandsdyktighet - sveisetype skjerming.
Overflatebehandling: gull (gull) 1 ~ 2 mikroinch.
Minimum linjebredde / linjeavstand: 0.06mm / 0.09mm.
Søknad: berøringsskjerm
Uniwell-kretser FPC fokuserer på prototyper, små volumer og mediumvolumordrer, fleksibel og stiv virksomhet vokser raskt siden den ble etablert. Vi betjener vår kunde med sterk teknisk FoU-evne, ulike typer produkter, stabil og rask leveringskapasitet. Uniwell Circuits har vært et av de mest konkurransedyktige selskapene innen innenlands høy klasse nivå flex og stiv styre felt
2.Utviklingshistorikk
3.Application
Våre FPCs finnes over hele verden på det medisinske feltet, romfartssystemer og utfordrende industriprodukter takket være utmerket kvalitet og høy pålitelighet.
4.Reliability
For mange av våre produkter - spesielt implanterbare enheter - er feil under drift ikke et alternativ. I tillegg vil PCB med skjulte defekter forårsake høye kostnader i den påfølgende prosesskjeden. Uniwell legger stor vekt på QA for å sikre at bare PCB som oppfyller dine kvalitetskrav, blir levert. PCB vil bli inspisert i henhold til IPC 600 klasse 2 eller i henhold til kundespesifikasjoner. Kvalitetsstyringssystemet er sertifisert i henhold til ISO 9001 og fullt integrert i ERP-systemet.
Produksjonsdokumenter og produktspesifikasjon
Endringskontrollen realiseres ved å utstede et unikt identifikasjonsnummer for hver revisjon av et gitt PCB, og alle produktspesifikasjoner, tegninger og fabrikasjonsdokumenter refereres til dette nummeret.
I tillegg er PCB med vanskelige krav merket "Golden Board" og under produksjonen av prototypen registreres alle produksjonsparametere for hvert produksjonssteg nøye. Dette sikrer at etterfølgende produksjonsdeler blir produsert på samme måte (Golden Board). Endringer gjennomføres kun i samarbeid med kunden.
Automatisk optisk inspeksjon (AOI)
Alle lagene er underlagt en 100% automatisk optisk inspeksjon. Denne testen sikrer at sporene vil ha de nødvendige dimensjonene (f.eks. Lokale spor av spor) og vil matche det nødvendige mønsteret. Metallmønsteret sammenlignes med de opprinnelige Gerber-dataene, og mønsteret læres ikke fra et innledende bord.
E-testing
Alle PCBer gjennomgår en elektrisk test på slutten av produksjonsprosessen. I tillegg til de vanlige åpne og korte testene kan høy impedans, lekkasjestrøm, kapasitiv og induktiv belastning samt høy spenningstesting tilbys.
Vanligvis brukes flygende sonde testere. Vårt e-testutstyr har automatisk optisk registrering og bløtbehandlingsnåler som ikke gir noen merker på kontaktpadsene, noe som er spesielt viktig for båndputer.
Velkommen til å besøke Uniwell! Vi ser frem til din komme!
