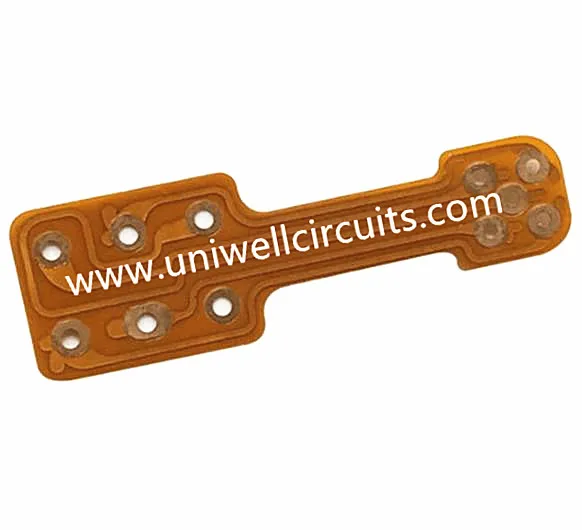

TFT-modul Fleksibelt kretskort
1.Produkt beskriver
spesifikasjon
Lag: 1
Tykkelse: 0,1 mm
Materiale: 1 / 2oz har limelektrolyse.
Kobbertykkelse: 1 oz
Overflatebehandling: nedsenkning av gull
Minimum linjebredde / linjeavstand: 0.1mm / 0.08mm.
PI forsterkning tykkelse: 0.1mm.
andre: PI forsterkning
Søknad: TFT-modul
Uniwell holder seg til våre bransjeledende evner og toleranse krav. Vi garanterer høy kvalitet på engineering, produksjon og kundeservice, uansett hvilken aveny du velger å ta.
Uniwell Circuits ønsker å være din go-to-kilde for alle dine PCB-behov. Kontakt oss i dag for å lære mer om innenlandske og offshore trykte kretskort
2. Produksjonsanlegg
Uniwell har flere produksjonsanlegg, slik at vi kan sikre at våre kunder får de beste prisene og de raskeste produksjonsmomentene i PCB-bransjen.
3. Selskapsinformasjon
Uniwell Circuits er en bransjeledende, trykt kretskort leverandør basert i Shenzhen, Kina. Vårt mål er enkelt: Vi ønsker å gi deg det beste PCB hver gang - konstruert, produsert og konkurransedyktig priset.
4. En kort historie
5. Litt kunnskap - FPC-struktur med enkelt og to lag
Enkeltlags FPC-struktur:
Denne typen fpc er enkel struktur FPC.Usually laget av Raw material og stick band kobber clad laminater, disse tre råmaterialene er grunnleggende produksjon materiale av fpc.
Først trenger de kledde laminatene etsning, så få kretsen vi vil ha. Den beskyttende filmen trenger bore vias og få pads.
Deretter rydde den opp med rullende prosess for å kombinere begge sammen.
Deretter gjør ENIG eller HASL overflatebehandling for å beskytte puten. På denne måten blir fpc-styre laget.
Vanligvis trenger stempling nøyaktig tilsvarende og danner lite trykt kretskort. Noen fpc-fabrikk brukte ikke bruksbeskyttelse, denne kostnaden vil være svært lav, men styrets styrke vil bli dårlig. Bortsett fra at styrken trenger lavt nivå, trenger prisen lavt, bedre vi limer beskyttende film.
Dobbel FPC struktur:
Når styret kretsene er svært komplekse og enkeltbordet ikke kan nå funksjonsbehov, må vi velge dobbeltfpc eller multilayers fpc. Forskjellen mellom enkeltlags fpc og mutilayer fpc er lagt til via designserien, slik at alle lagene kobles sammen.
Vanligvis er det første skrittet for å lage vias. Drilling vias på grunnmaterialet kan kledd kobber er første trinn. Og det neste trinnet er nesten det samme til ett lag med fpc.
