Multilayer Flex stivt kretskort
1.Produkt beskriver
spesifikasjon:

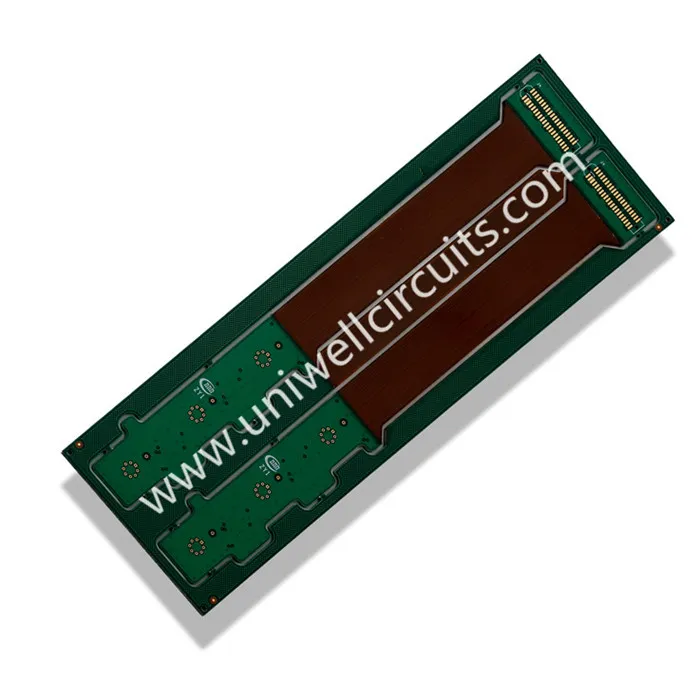

10-lags rigid-flex bord
Linjebredde / -rom: 4 / 6mil
Ulike impedanskontroll
Rigid-flex-PCB er plater som kombinerer det beste av fleksibel og stivbrettsteknologi
Designene varierer sterkt, og kan kombineres med et bredt spekter av materialer for å støtte flere brukstilfeller i en konstant tilstand av flex - ofte en bøyet kurve opprettet under produksjonsprosessen, eller kan gjøres under endelig installasjon.
På Uniwell, er vi stolte av å levere noen av de beste stive fleksible trykte kretskortene på markedet. Vi ønsker å vise deg nøyaktig hva vi kan gjøre for din utvikling, fra engineering og prototyping til store mengder bestillinger.
Spar deg tid og beskyt budsjettet ditt når du kontakter Uniwell i dag for å diskutere ditt kommende prosjekt.
2.Vir leverandør
Riktig materiale er avgjørende når det gjelder et stivt fleksibelt kretskort eller et trykt kretskort. PCB med ubestandig materiale kan mislykkes i viktige tider, bryte, ta i bruk brann, forårsake farlige gnister eller på annen måte kompromittere operasjonen. Uniwell bruker bare de beste materialene for hver stiv-flex PCB for å sikre at du får de beste resultatene med hensyn til signaloverføring, termisk ledningsevne og sikkerhet.
3.Application
Det er mange fordeler med fleksibelt kretskort, slik at de er mye brukt til digitalt utstyr, for eksempel datamaskiner, kameraer og mobilterminaler, som gjennomgår kontinuerlig miniatyrisering.
4.FAQ
Spørsmål: Hva er et microvia hull?
I henhold til den nye definisjonen i IPC-T-50M er en microvia en blind struktur med et maksimumsforhold på 1: 1, som avslutter på et målområde med en total dybde på ikke mer enn 0,25 mm målt fra strukturens fangstfolie til målet land.
Spørsmål: Hva menes med et blind via hull?
Det er et hull som går fra et ytre lag til det indre laget, men ikke gjennom hele PCB. Disse hullene kan bores mekanisk eller ved hjelp av laserteknologi. Bildet i punkt 1 viser en laserboret blind via.
Spørsmål: Hva menes med et begravt via hull?
Dette er et hull som går mellom ett eller flere indre lag. De blir vanligvis boret mekanisk.
Spørsmål: Finnes det forskjellige typer HDI-funksjoner?
Grafikken nedenfor viser hovedkonstruksjonene - type I, type II og type III som definert i IPC-2226.
Type I. Definerer et enkelt microvia-lag på en eller begge sider av kjernen. Bruker både plated microvia og PTH for samtrafikk, ansette blind, men ikke begravd vias.
Type II. Definerer et enkelt microvia-lag på en eller begge sider av kjernen. Bruker både belagt microvia og PTH for samtrafikk. Anvender blinde og begravede vias.
Type III. Definerer minst to lag microvia på begge sider av kjerne. Bruker både belagt microvia og PTH for samtrafikk. Anvender blinde og begravede vias.
Konstruksjonsterminologi for å definere graden av HDI-konstruksjon:
· 1 + n + 1 = enkeltlag av microvia (som for eksempel type I og type II ovenfor)
· 2 + n + 2 = 2 lag av microvia (ifølge type III eksempelet ovenfor)
· 3 + n + 3 = 3 lag microvia
