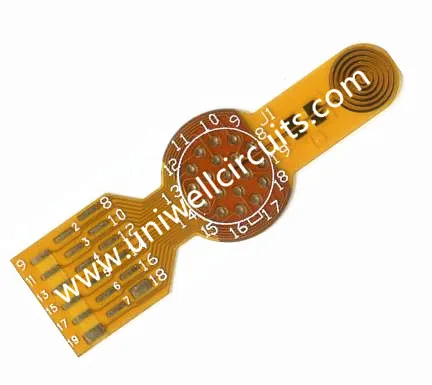

Sensor kontroll Enkeltsidig Fleksibel kretser Board
1.Produkt beskriver
spesifikasjon
Navn: Sensor kontroll Enkeltsidet Fleksibel kretser Board
Lagene: 1
Tykkelse: 0,12 mm
Materiale: dobbeltsidet limfritt elektrolytisk materiale.
Kobbertykkelse: 1/2 OZ
Overflatebehandling: 1 mikroinch nedsenking.
Minimum linjebredde / linjeavstand: 0.15mm / 0.075mm.
FR4 forsterkende tykkelse: 0.3mm.
Søknad: Sensor kontroll
Uniwell-kretser kan gi kraftige kobberplater som også kan kobles med fleksible tynne kobberlag som er designet for å håndtere tyngre strømstrømmer. Dine tunge kobberbrett kan bygges med fleksjonsdeler for lavere spenningstilførsler og applikasjoner.
2.FPCB applikasjoner
FPCBs brukes mye i allmenn teknologi og elektronikk i tillegg til high-end komplekse ferdige komponenter. Noen av de mest fremtredende eksemplene på bruk av fleksible kretser er i moderne bærbare elektronikk, enheter, harddiskstasjoner og stasjonære skrivere.
3. Våre evner
Vi kan slå din fleksible PCB-produksjonsordre i så raskt som 24 timer.
Lag: 20 (inkludere 12 lag
Linje bredder / mellomrom (mil) i indre lag: 3/3, 3,5 / 3,5
Aspect ratio: 20: 1 (PTH); 1: 1 (blind vias)
Min. borehulldiameter (mil): 6 (mekanisk); 4 (laser)
Avstand fra boring til dirigent (mil): 6
Toleranse for impedanskontroll (+/-): 10%
4.our fordeler
Enten du leter etter en dobbeltsidig flexkrets eller komplekse flerlags fleksible PCB fra din Flex PCB-produsent, kan vi gi deg veiledning, kompetanse og evner for å bringe ditt konsept til virkelighet. Flerskiktsplanker brukes ofte i elektroniske applikasjoner for høyere hastighet, men med et tap av fleksibilitet. Enkelsidige eller dobbeltsidige flerlags flex-PCB-er kan utformes i unike og komplekse layouter, med en mye større mulighet for kombinasjoner sammenlignet med FR4-brettdesign. På samme måte som flerlags FR4-plater, kan multi-lag FPCBs utformes ved hjelp av blinde og begravede vias samt pletterte gjennom hull (PTH).
Vårt sterke nettverk av produsenter kan skyve grensene for PCB-fabrikasjonsteknologi, med meget fine 1 mil spor, RF PCB eller HDI PCB-teknologi og mer!
Velkommen til å besøke oss! Vi ser frem til din komme!
