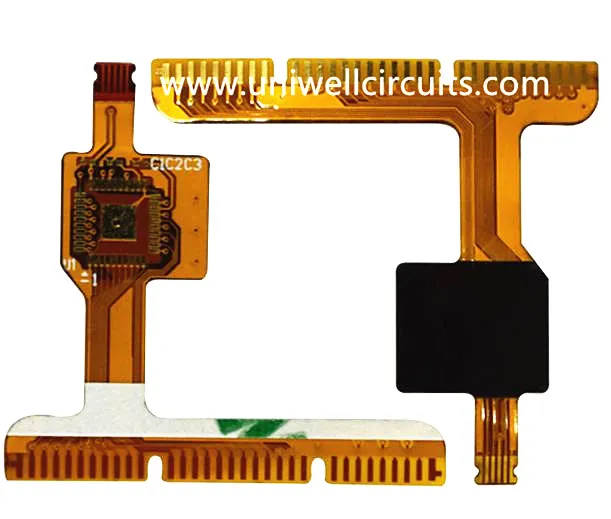

Sensor control1 lag Fleksible kretser Board
1.Produkt beskriver
spesifikasjon
Navn: Sensor control1 lag Fleksible kretser Board
Lagene: 1
Tykkelse: 0,12 mm
Materiale: dobbeltsidet limfritt elektrolytisk materiale.
Kobbertykkelse: 1/2 OZ
Overflatebehandling: 1 mikroinch nedsenking.
Minimum linjebredde / linjeavstand: 0.15mm / 0.075mm.
FR4 forsterkende tykkelse: 0.3mm.
Søknad: Sensor kontroll
På grunn av et sterkt nettverk med de beste flex-PCB-produsentene, kan Uniwell Circuits gi våre kunder flex-trykte kretskort med et stort utvalg av teknologier, fra enkelsidige fleksible planker til komplisert flerlags flex, fra kommersielle applikasjoner til høy pålitelighet militær PCB . Vi kan slå dine fleksible PCBer så fort som i 24 timer, avhengig av teknologi. Hvis du leter etter produksjonsmengder av flex eller en flex pcb prototype, er Uniwells eksperter der for å hjelpe deg med hvert trinn i prosessen til beste verdi.
2.FPCB applikasjoner
FPCBs brukes mye i er mye brukt i kommunikasjon, nettverk, digitale produkter, industriell kontroll, medisinsk behandling, luftfart og astronautics, forsvar og militære felt, etc.
3. Våre evner
Vi kan slå din fleksible PCB-produksjonsordre i så raskt som 24 timer.
Lag: 20 (inkludere 12 lag)
Linje bredder / mellomrom (mil) i indre lag: 3/3, 3,5 / 3,5
Aspect ratio: 20: 1 (PTH); 1: 1 (blind vias)
Min. borehulldiameter (mil): 6 (mekanisk); 4 (laser)
Avstand fra boring til dirigent (mil): 6
Toleranse for impedanskontroll (+/-): 10%
4. Liten kunnskap --- noen fordeler med fleksible PCB
Noen fordeler med fleksible PCB
De primære fordelene med fleksible kretser i forhold til tradisjonell kabling og stive plater inkluderer følgende fordeler som er oppført nedenfor. Les vår fullstendige liste over fordelene med Flex PCB.
Fleksibordfordeler inkluderer:
● Reduserte ledningsfeil
● Eliminering av mekaniske kontakter
● Uovertruffen designfleksibilitet
● Høyere kretsdensitet
● Mer robust driftstemperaturområde
● Sterkere signalkvalitet
● Forbedret pålitelighet og impedanskontroll
● Størrelse og vektreduksjon
Flex PCB ulemper finnes også:
● Høyere materialkostnader enn stivt eller stivt flex PCB
● Lav temperatur evne i flex kretser
● Sværere og komplisert montering
● Lett skadet ved feil håndtering (lett å bøye og knuse)
● Følsomt for riper
● Vanskelig eller umulig å reparere når det er skadet
● Krever riktig lagringsforhold (svovelfri plast)
For å sikre den høyeste kvaliteten på det fleksible kretsbordet tilbyr vi også termisk sykling og sjokkprøving for å sikre riktig bruk i ønsket miljø. PCB-brenning i testing er tilgjengelig for alle Uniwell-forsynte brett. Vi kan også gi PCB-montering for alle typer kretskort.
