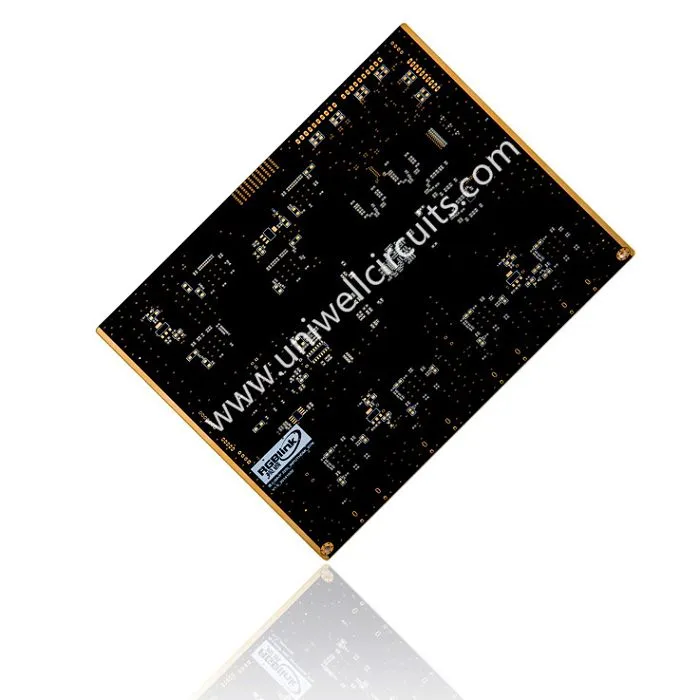

1.Produktinformasjon beskrive
spesifikasjon:
Lag: 14
Styrets tykkelse: 3,25 mm
Overflatebehandling: nedsenkning av gull ..
Materiale: FR4.
Min linjebredde / linjeavstand: 10 / 10mil
Siden etableringen av Uniwell Circuits har selskapet fokusert på utvikling av PCB-teknologi, og har gjort en stor innsats for å forbedre selskapets tekniske nivå og produksjonskapasitet i PCB-feltet, og har oppnådd gode resultater. Sammen med profesjonell produksjonsteknologi, stabil produktkvalitet , utsøkt teknologi betyr i bransjen etablere et godt omdømme både i inn-og utland, og gir et stort antall fremragende selskap med profesjonelle produkter og tjenester.
2.Company informasjon
Uniwell Circuits Co, Ltd, PCB kretskort behandlingen erfaring i mange år, den viktigste produksjonen av høy presisjon dobbeltsidig / multi-layer kretskort, høy termisk ledningsevne / høytrykks aluminium plate, kobber substrat, høy TG kretskort, blind hull kretskort, impedans PCB, FPC fleksible krets bord. Rå materialer gjennom ulike system sertifisering, produktene er mye brukt i husholdningsapparater, datamaskiner, kommunikasjon, sikkerhet, digital, auto, belysning, mekanisk, industriell kontroll og medisinsk utstyr og andre høy -tech-feltene.
Etter flere års hardt arbeid har selskapet nå mer enn 5000 kvadratmeter fabrikkbygninger, mer enn 300 ansatte, og et stort antall profesjonelle talenter som kreves og trent i kretskortindustrien. Selskapet har profesjonell produksjon, bearbeiding, salg og service team, og introduserer innenlandske og utenlandske avanserte automatiske produksjonsutstyr. Den daglige leveringskapasiteten på mer enn 160 varianter, den månedlige variasjonen på mer enn 3.800 varianter, månedlig produksjonskapasitet på mer enn 9.800 kvadratmeter. Dobbelpanelet behandling kan fullføres i 24 timer, behandlingssyklusen på 4-8 laminater kan nå 48 til 72 timer, levering er i tide og kvaliteten er garantert. Produktene har bestått ISO9001, ISO14001, UL og annet kvalitetssystem sertifisering, Den europeiske union SGS blyfri produktsertifisering.
3.Company organisasjon
4.Les tid og logistikk:
Ledetid
Uniwell tilbyr rask sving service, enkelt og dobbelt lag i 24 timer, 4-6 lag i 48 timer. Du kan ta under arket som referanse.
lag | Quick-sving | Eksempel rekkefølge | Massordre |
enkelt | 24 timer | 3 arbeidsdager | 7 arbeidsdager |
dobbelt | 24 timer | 4 arbeidsdager | 7 arbeidsdager |
4-6layer | 48 timer | 5-6arbeid dager | 10 arbeidsdager |
8-12layer | 120hours | 7-9bearbeidende dager | 15 arbeider dager |
FR-4 basert, Eksklusiv ledetid for materiale | |||
logistikk
Vi kan tilby FOB Shenzhen, FOB HK eller CIF på kundedestinasjon.
5.Kapasitetsdetalj
Materiale | FR4, CEM-3, Metal Core, |
Halogenfri, Rogers, PTFE | |
Maks. Etterbehandling Styrestørrelse | 1500X610 mm |
Min. Styrke Tykkelse | 0,20 mm |
Maks. Styrke Tykkelse | 8,0 mm |
Begravd / Blind Via (Ikke-kryss) | 0.1mm |
Aspect ration | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Toleranse PTH / Trykkende hull / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Layer Count | 40 |
Maks. kobber (indre / ytre) | 6OZ / 10 OZ |
Boretoleranse | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linje bredde / plass | 2,5 / 2.5mil |
BGA-tonehøyde | 8mil |
Overflatebehandling | HASL, blyfri HASL, |
ENIG, Immersion sølv / Tin, OSP |
6.FAQ
Spørsmål: Hvor fort kan du få et tilbud etter at du har sendt inn en forespørsel?
Vi vil ved mottak av filen evaluere om 6 timer for standard spesifikke PCB. Men hvis PCB spesiell, vil evalueringen bli lengre. Vær oppmerksom på at følgende detaljer vil øke hastigheten på evalueringen:
Materiale:
Styretykkelse:
Kobbertykkelse:
Overflate:
Loddemaskefarge:
Silkscreen-farge:
Spørsmål: Hvordan holder vi prisene lave?
Vi har forhold til et stort antall styremaskiner og kan finne den beste kilden til PCB for å konsekvent spare kostnadene, møte utviklingsplanen, oppfylle prototyping eller masseproduksjon.
Spørsmål: Hva er Test NRE?
Test NRE er en engasjert "engangskostnad" for elektrisk test. Denne avgiften er valgfri, men når betalt, vil alle kretskortene bli testet hver gang det delenummer og revisjonen er bestilt uten ekstra kostnad.
Spørsmål: Når betaler du et verktøy NRE gebyr for mitt trykte kretskort?
Du betaler bare en Verktøy kostnad hvis du går direkte til Produksjon (Custom Spec) uten å ha bestilt en Proto (Standard Spec) som et første skritt. Vi belaster ikke Tooling for Protos (Standard Spec), og vi belaster heller ikke Tooling hvis proto (Standard Spec) er ordnet for Produksjon (Standard Spec).
Spørsmål: Hvis du bare har en liten forandring i mitt design, belaster vi Tooling NRE?
Når du gjør noen endringer i det trykte kretskortet, tildeler vi det helt nytt verktøy. Dette bidrar til å forhindre at gammel kunst eller cnc programmering blir brukt. Selv en mindre endring vil kreve samme prosess som nye filer, så en verktøykostnad kan gjelde. Ta kontakt med din selger for detaljer.
