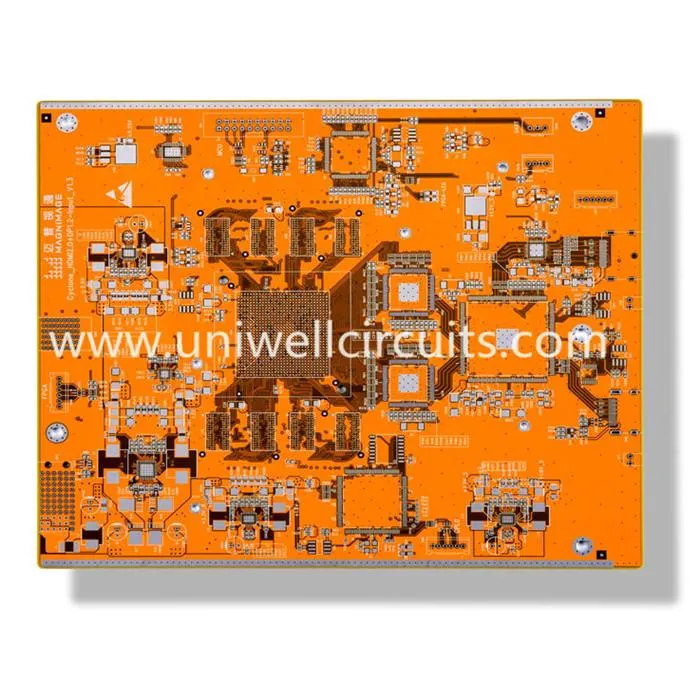

1.Produksjon beskriver
spesifikasjon
Lag: 16
Styrke Tykkelse: 1,6 mm
Overflatebehandling: nedsenkning av gull.
Materiale: FR4 tg170.
Min linjebredde / linjeavstand: 4 / 4mil
Min hull: 0.3mm
Spesielt krav: impedanskontroll
Hvis du ikke er sikker på om din spesielle operasjon krever FR-5 high-TG-kort eller hvor nøyaktig en TG PCB fungerer for å beskytte dine sensitive kretser under implementeringen, er vi glade for å fortelle alt du trenger å vite. Les videre for å få en full forståelse av hvordan en høytemperatur PCB fungerer og hva den kan gjøre for deg. Når du er fornøyd med at FR-4 high-TG boards passer for deg, hjelper Uniwell deg med å løse dette problemet. Ta gjerne kontakt med oss.
2.Company profil
Uniwell-kretsene ble funnet i 2007, og vi har to moderne produksjonsanlegg i Shenzhen og Jiangmen, med avansert produksjonsutstyr og 600 ansatte totalt. Vi tilbyr pålitelige produkter og profesjonell service, vi forventer å være din langsiktige partner i Kina.
3.Packaging og frakt
4.Vet du hva som er FR4?
FR-4 er en karakterbetegnelse for flammehemmende glassfiberforsterket epoksymateriale. Dermed gir FR-4 PCB et mye høyere nivå av varmebestandighet enn en standard PCB. FR-4 kretskort er delt inn i fire klassifiseringer som er bestemt av antall kobber spor lag som er funnet i materialet:
• Enkeltsidig PCB / enkeltlags PCB
• Dobbeltsidig PCB / Dobbeltsidig PCB
• Fire eller mer enn 10 lag PCB / flerlags PCB
Gir riktig høytemperatur PCB for dine applikasjoner
Uniwell tilbyr et bredt utvalg av høytemperatur-PCB-produktproduksjonstjenester enten med FR-4 eller andre høykvalitets varme- og temperaturbestandige Tg-materialer. Vi er i stand til å utføre høytemperatur PCB fabrikasjon for automotive, industri og høy temperatur elektronikk applikasjoner. Vi kan produsere High-Tg PCB med en Tg-verdi på opptil 180 ° C. Følgende tabell viser noen av våre brukte materialer for produksjon av High-Tg PCB.
Materiale | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (min) | Td288 (min) |
S1141 (FR4) | 175 | 300 | 55 | 8 | / |
S1000-2M (FR4) | 180 | 345 | 45 | 60 | 20 |
IT180 | 180 | 345 | 45 | 60 | 20 |
Rogers 4350B | 280 | 390 | 50 | / | / |
